Periskal Radar Overlay

Periskal Radar overlay is het ultieme product voor navigatie aan boord van binnenschepen. Het electronische kaartbeeld en het radarbeeld worden geïntegreerd. Daarmee heeft u alle mogelijke informatie voor een veilige vaart. Periskal Radar overlay is een verdere ontwikkeling van de Periskal Inland ECDIS Viewer die reeds gebruikt wordt aan boord van meer dan 6000 binnenschepen. Zowel analoge als digitale radars zijn aan te sluiten. Analoge radars worden via een aparte insteekkaart verbonden met de navigatie computer. Digitale radars zoals de RH RS2014 zijn direct aansluitbaar via een Lan verbinding.

Het is mogelijk bestaande Periskal Inland ECDIS Viewers uit te breiden met de optie Radar Overlay of eerst een Periskal Inland ECDIS Viewer te kopen en deze later uit te breiden met radar overlay. Elke binnenvaartradar is te gebruiken en het product is gecertifieerd door de CCR. Een integratie met het radarbeeld heeft als voordeel dat de andere schepen zichtbaar worden op de elektronische kaart en u dus niet alleen uzelf ziet varen.

Het product onderscheid zich door zijn eenvoud in bediening en overzichtelijkheid. De Periskal Radar Overlay werkt evengoed in Zeeland, op de Rijn als in havengebieden. Het radarbeeld wordt opgeslagen zodat u in geval van incidenten de situatie volledig kan naspelen.

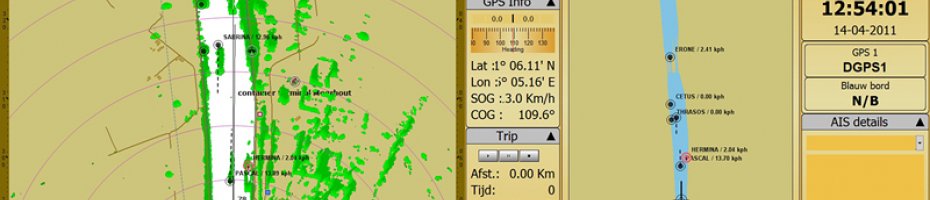

Het systeem werkt met twee schermen waarvan één het radarscherm zelf is. (Dit bij moderne TFT radarschermen) Op het radarscherm zelf komt de combinatie van digitale kaart en radarbeeld. Op het tweede scherm worden de AIS targets weergegeven op een overzichtskaart en komt allerlei extra informatie.

Concrete voordelen van het Periskal systeem

1. Standaard uitgerust met conning scherm. Dit is een tweede scherm waarop allerhande extra informatie komt zoals bv. GPS info, pegel informatie, AIS info , etc.
2. Standaard uitgerust met een AIS overzicht op een extra kaart die geïntegreerd is in het conning scherm. Als de hele binnenvaart over AIS beschikt, kan je onmogelijk alle informatie op één scherm overzien. Met de Periskal Radar Overlay is het geen probleem. Origineel radarbeeld en geïntegreerd beeld met kaart/AIS kunnen worden gescheiden. Zo behoud je ten allen tijde het overzicht op de verkeerssituatie.
3. Dubbel radarbereik mogelijk. Het is perfect mogelijk om een verschillend bereik in te stellen voor de radar zelf en de radar overlay. Zo kan de schipper bv. de radar op 800 meter instellen en de radar overlay op 1200 meter. (analoge radars)
4. Optie padpiloot Radio Holland. Deze optie toont het te volgen pad van de piloot op het scherm.

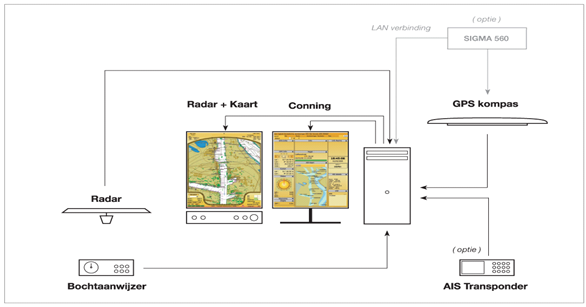

Wat heeft u nodig voor de Periskal Radar overlay

• Periskal Inland ECDIS Viewer op een moderne Intel i7 computer met Windows 10 met een 19 inch scherm (1280x1024), dat verticaal op te stellen is. Computers worden geleverd door Periskal en zijn gecertificeerd. (CCR/ZKR regels) Hiervoor kan men de display van de radar zelf gebruiken bij moderne TFT radars. Het tweede scherm is best identiek van afmeting en opstelling.
• Binnenvaart radar (alle moderne radars zijn aansluitbaar)
• Aansluiting met GPS kompas en eventueel bochtaanwijzer.

Kostprijs

De Periskal Radar Overlay kost 4.500,- Euro voor analoge radars en 2.500,- Euro voor digitale radars zoals de Furuno RHRS 2014. (Digitale radar optie nog niet beschikbaar in Rijn gebied) Het is als optie verkrijgbaar op de Periskal Inland ECDIS Viewer. Verder moet de hoofdcomputer zeer recent zijn en voldoen aan een paar specifieke voorwaarden. Het geheel moet worden aangesloten op de bochtaanwijzer en GPS kompas door een gespecialiseerd technieker.

Certificaat nr: R-4-101

De Periskal Radar Overlay voldoet aan de normen die de Rijnvaart Commissie, de Donau Commissie en de Europese Unie stelt aan zulke apparaten. Dit zijn de Inland ECDIS standaard en de standaarden voor Radar Geräte en bochtaanwijzers van de CCR. De keuring werd uitgevoerd door de Fachstelle für Verkehrstechniken van de Wasser -und Schifffahrtsverwaltung des Bundes die hiervoor bevoegd is.
